《高尔夫球场建造与维护指南》连载-44-第七章高尔夫 球场测量工程

第七章 高尔夫球场测量工程

本章重点介绍的是测量学在高尔夫球场建造工程中的应用，以及实际操作中的经验和须注意的问题。至于测量学的基础知识、工程测量的通用技术和有关规范规则不在这里详述。

第1节测量工程的重要性

测量工程贯穿于高尔夫球场建造的全过程，从交接控制点、控制测量、原地形复核开始，在清场工程、土石方工程、人工湖工程、造型工程、排水工程、喷灌工程、GTB工程、植草工程、土建工程、景观工程等各个分部分项工程施工过程中，一直到竣工验收、工程量计算、数据统计，等等，都离不开放样、测绘、计算工程量等测量工作，所以在建造圈内有种说法是：在高尔夫球场建造工程中，最早进场的是测量队，最后离场的还是测量队。测量工作是否能顺利进行直接影响着工程施工进度和进度款申报，测量精度也直接影响着各项工程的施工质量，工程量计算和数据统计的准确性更是决定着工程量的结算，直接影响工程款的数量。很多公司为了节约成本、精简人员，测量师还兼职着设计图纸的处理、竣工图纸的绘制工作、一般设计变更的绘图工作、协助项目负责人进行施工现场的组织和协调工作等等。因此，在高尔夫球场建造过程中，测量师应该是最熟悉整个场地状况和所有工程进度的人。

第2节测量工程的特点

1.由于高尔夫球场占地面积大、造型复杂多变、隐蔽工程多、放样桩点多、单点反复放样多，所以必须配备足够的专业测量人员和功能相适应的测量仪器，测量方法也要根据实际情况因时、因地制宜，灵活多样。

2.由于球场建造工程量大，分部分项工程多，施工区域分散、工期紧，为保证工程的整体性和各局部施工的精度要求，施工前要测设精度足够的场地平面和高程控制网，并采取妥善措施，使整个控制网点在整个施工期间能够、牢固地保留至工程竣工，并移交给建设单位继续使用，这项工作是保证整个施工测量工作顺利进行的基础，也是测量工程中难度最大的工作。3.为保证工序间的相互配合、衔接，测量工作要与各方工程人员、各工种施工人员加强沟通、相互配合、协调一致。

4.鉴于高尔夫球场的特殊性，控制点测量必须严格遵守有关测量规范，球场界线、球洞特征点、建筑物等定点须符合技术要求，其他碎部点放样可根据施工需要和造型师、工程师的要求灵活操作，选用合适的测量方法和测量精度。

第3节主要施工工序

测量工程施工工艺流程见表7-1。

第4节测量人员与设备

(以建造一个标准18洞球场为例)

一、人员配备

测量主管1名，测量司镜员1〜2名，司镜助理1〜2名，辅助工人2〜4名。

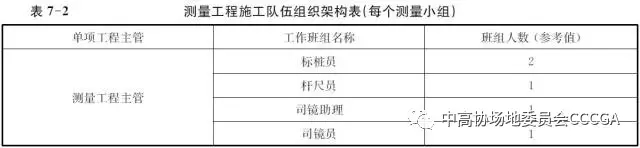

每个测量小组组织架构见表7-2。

三、检定和校验

测量所用的仪器和钢尺等，必须根据国家的规定，在使用前7〜10天，送当地计量器具检定部门进行检定。检定合格，方可使用。工期超过一年的，每年都须检定。为保证放样的准确性，平时工作中也应经常对测量仪器进行检查和校验。

四、仪器的使用与管理

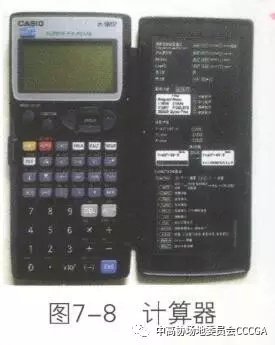

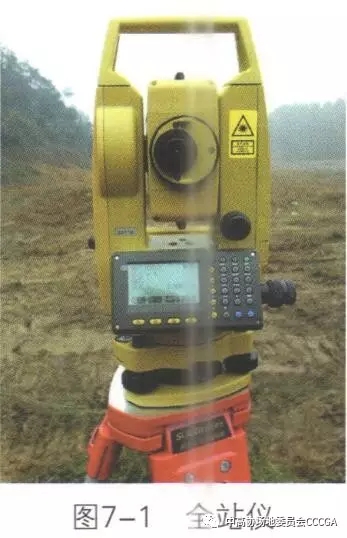

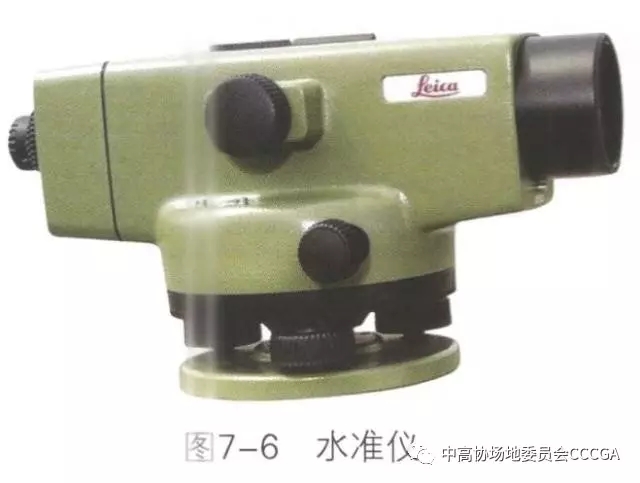

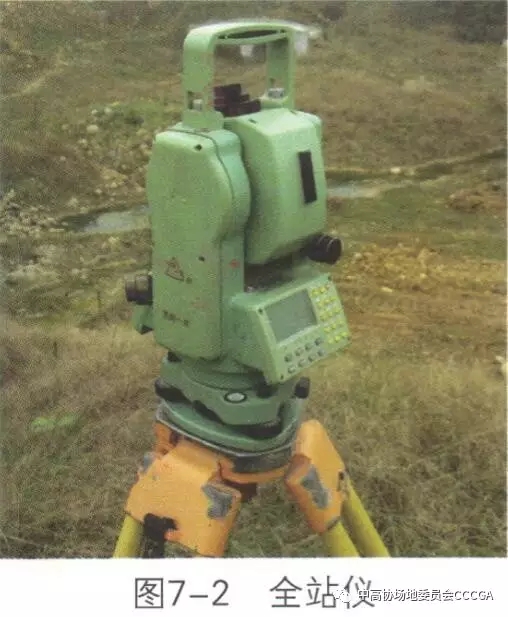

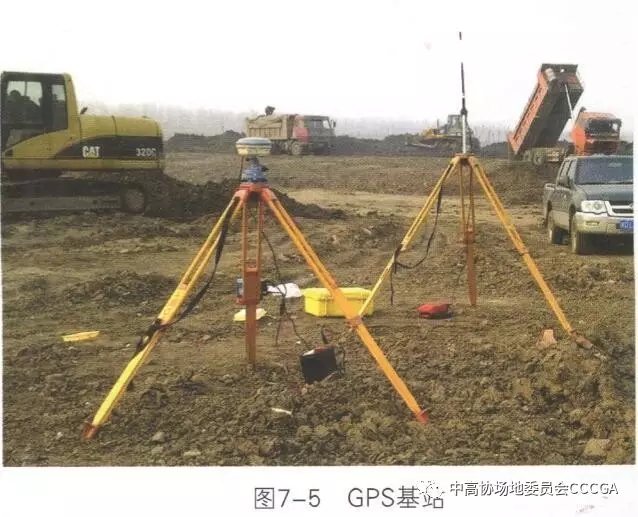

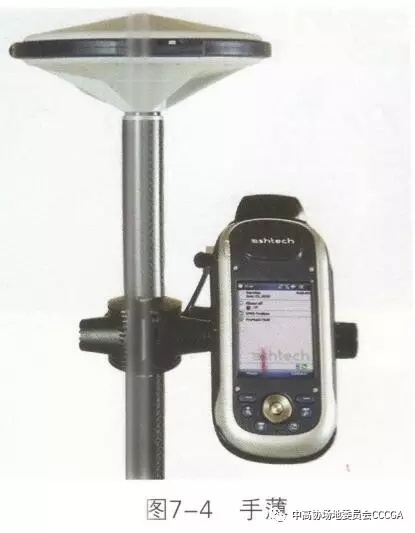

在高尔夫球场建造工程中，常用的仪器有全站仪、水准仪、GPS、钢尺等，但最普及的、最常用的是全站仪，它集各种测量技能与一身、功能强大、价格适中、操作简单、维修方便。常见的全站仪品牌有:南方、苏一光、科力达、莱卡、托普康、索佳、宾得等，GPS品牌有:南方、中海达、天宝、莱卡、托普康等。在上世纪使用的基本都是国外品牌，近十多年来，随着国内测量仪生产的发展，南方等国产仪器凭借价格便宜、售后方便、功能实用的优势逐渐占领了市场。

下面主要谈谈全站仪（GPS参照适用)在使用中须注意的几点：

1.仪器开箱前，应将仪器箱平放在地上，严禁手提或怀抱着仪器开箱，以免在开箱时仪器落地损坏。开箱后应注意看清楚仪器在箱中安放的状态，记得在用完后按原样入箱。

2.仪器在箱中取出前，应松开各制动螺旋，提取仪器时，要用手托住仪器的基座，另一手握持支架，将仪器轻轻取出，严禁用手提望远镜和横轴。仪器及所用部件取出后，应及时合上箱盖，以免灰尘进入箱内。仪器箱放在测站附近，箱上不许坐人和放置重物。

3.安置仪器时根据控制点所在位置，尽量选择地势平坦，施工干扰小的位置，安置仪器时一定要注意仪器安全，检查仪器脚架是否紧固、地面是否结实、确认连接螺旋连接牢固后，方可松手。但应注意连接螺旋的松紧应适度，不可过松或过紧。

4.观测结束后应将脚螺旋和制动、微动各螺旋退回到正常位置，并用擦镜纸或软毛刷除去仪器上表面的灰尘，盖上镜头保护盖。然后卸下仪器双手托持，按出箱时的位置放入原箱。盖箱前应将各制动螺旋轻轻旋紧，检查附件齐全后可轻合箱盖，箱盖吻合方可上盖，不可强力施压以免损坏仪器。

5.仪器不能在酷热、寒冷、灰尘过大、雨淋、强风的环境里使用，在太阳光强烈时需用测量伞遮荫。一旦淋雨须立即卸下电池，放到通风处晾干，严重时须送维修站。

6.仪器需设专人保管，定期保养。

第5节测量技术要求

一、执行标准

高尔夫球场工程测量技术标准按《工程测量规范》(GB 50026—2007)、《城市测量规范》 (CJJ/T 8—2011)执行。高程基准一般为“国家85黄海高程”，测量坐标系一般为“1980国家大地坐标系”，有些也使用地方独立坐标系，建造工程测量采用哪高程基准和坐标系的关键由原地形图和周边控制点所决定。工程施工测量工作的原则:实行多级测量复核制;遵循“从整体到局部、从高级到低级”的基本原则;按照“从控制到碎部”的工作程序进行测量。

二、控制测量

在测区内，按测量任务所要求的精度，测定一系列控制点的水平位置和高程，建立起测量控制网，作为各种测量的基础，这种测量工作称为控制测量。包括：平面控制测量、高程控制测量、三维控制测量。

工程开工前应进行交接粧、施工复测，确定无误后才能开始进行控制测量。球场首级平面控制为一级光电测距闭合导线，依据国家控制点用全站仪（或者GPS)向场地建导线索或导线网，中间再测设图根导线点进行加密控制。一级导线平均边长控制在300〜400 m，首级平面控制点采用永久埋石。按规范要求一级光电测距闭合导线精度标准为测距中误差≤15 mm，测角中误差≤5"，导线全长相对闭合差≤1/15 000。球场首级高程控制依据国家四等水准测量标准用DS3及自动安平水准仪引进并建立水准高程控制网，按国家规范四等水准测量精度标准为闭合差≤20mm/100m。

三、《工程测量规范》(GB 50026—2007)摘录

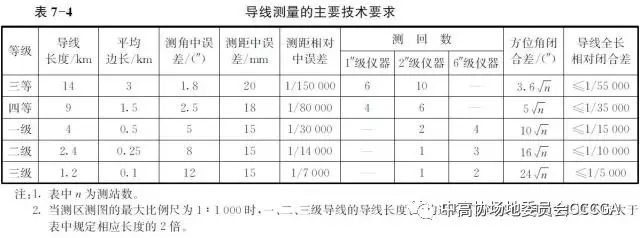

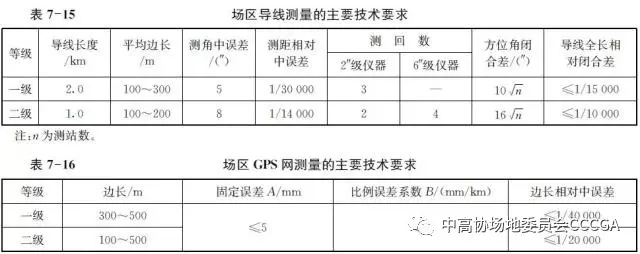

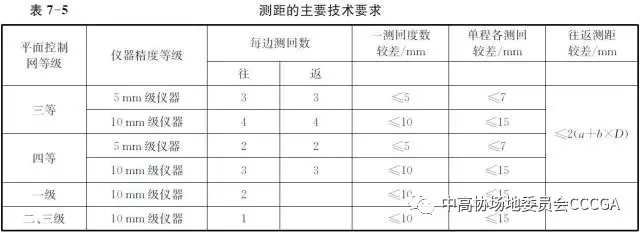

参照《工程测量规范》（GB 50026—2007)，在高尔夫球场建造工程中常用的技术要求摘录如表7-3—表7-16所示。
