检查设计图纸是否规范、齐全？是否经过审核？有没有交接单？必须是符合规定的图纸才能使用。一般来说，高尔夫球场测量所需的设计图纸主要有：原地形图、清场图、土方图、土方平衡图、造型图、排水图、喷灌图、植草图、景观绿化图、果岭详图、平面效果图等等。

        不仅要有比例规范的纸质图纸（常用1:1000和1:500），还须设计师提供电子版图纸（一般为CAD格式），以便于在施工过程中应用。

        检查原地形图纸、设计图纸、上级控制点坐标是否为同一坐标系。如果三者不能统一，必须先做坐标系转换，只有在三者一致的情况下才能开始进行控制测量。

1.处理图纸

        为了使设计图在施工中方便、实用，在不改变设计的前提下，对CAD图纸进行修改、编辑，比如改变比例大小、更改线条颜色和宽度、关闭或者修改某些图层等。

2.放样取点

        利用CAD、CASS软件将需要放样的碎步点坐标取出，创立后缀为.dat文件储存到电脑上（一般以一个球洞为单位较好），通过软件和数据线传输到全站仪或者RTK手簿里备用。因为图纸上的点号与场地上的桩号相对应，也便于现场施工人员看图和施工。可能很多测量人员喜欢在野外工作时，把放样点的东坐标、北坐标、高程数据一个一个地输入，然后开始放样。这种方法很不妥，虽然省去了传输数据这一步，但存在以下缺点：由于每个坐标都由三组数字构成，要输入的数字很多，手工输入极容易出错，如果输错一个数字就真正是“差之毫厘谬以千 ”，而且要不停地按键盘，很麻烦，既增加了劳动强度，浪费时间，而且也降低了工作效率。

图上放样取点的一般原则：

（1）发球台、转点、果岭、沙坑、集水井、山包、建筑物、桥头的中心点必须取点，发球台、转点、果岭、建筑物、桥头的中心点高程按设计图标示的确定，沙坑、集水井、山包的中心点高程，根据球场风格和场地实际情况，按最近等高线高程增加或者降低0.10〜0.5m。

（2）发球台、果岭、沙坑、建筑物的边点根据地物形状在边线上取点，点的密度根据边线的复杂程度决定，一般两点间距离不应超过10m，线形复杂的地方需加密，一定要能准确反映出地物的边界，高程根据等高线确定。

（3）人工湖须在水位线和湖底线上取点，两点间距离不超过20m，遇有变坡或者弯道较多的需增加点，水位线与湖底线水平距离超过10m的需取中间一条等高高线加密点位，湖底宽阔的需在中间增加点位，有联通管、溢流口、泄洪口、小桥等地方须加点。

（4）球车道的取点尽量不要在中线上，而是在一条边线上，最好是靠隔离山包、人工湖或者保留区的边线，这样既不影响机械施工，也能够减少桩点的损坏。如遇在两个球洞的交界处变更取点方向的，需在球车道变更处的左右两侧都取点，放样时用不同颜色布条 明显标示，以免后续施工出现错误。

（5）等高线上的取点，应根据上述地物、地貌已经取点的位置和地形特点来确定，不一定所有等高线上都要取，一般只需要在变坡、大面积范围内没有地貌地物点、脊顶、沟底、最高点、最低点等位置取点就可以了，尽可能地取在同一条等高线上或者脊顶线、沟底线上。

（6）根据造型师、工程师的要求需要特别增加的点。

3.图上展点

        利用电脑软件将存取的放样点点号展到图纸上，并改变颜色、放大，以便于观看。

4.图纸图层处理

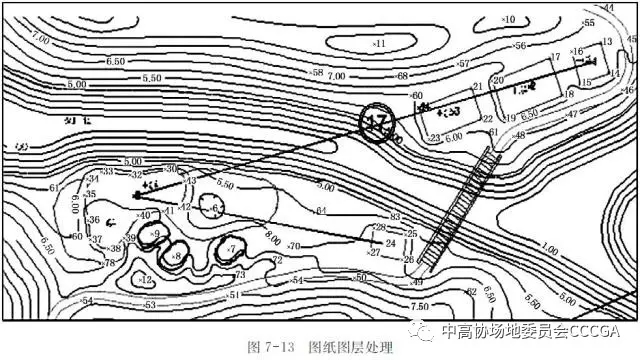

        将处理好的图纸打印出来，一般的可以用A3纸按1:1000打印出彩色施工图纸，果岭详图则需按1：200打印，有特殊情况的可以按需要打印。为了便于观看，应根据图纸功用将不必要的图层关闭，重要部分的线条可以加粗。如图7-13所示。
