第7节  施工测量的外业工作

       用CAD软件取出球洞主控点的坐标，用全站仪(或者GPS)测量定位并打粧，标示测量结果信息。定位测量的精度标准：平面位置中误差≤5 cm，高程中误差≤3 cm。由建设单位及施工单位(简称甲、乙双方)共同将红线范围内与球场有关的重要点位等坐标，在现场标志并进行核实。需要定位的主控点包括：

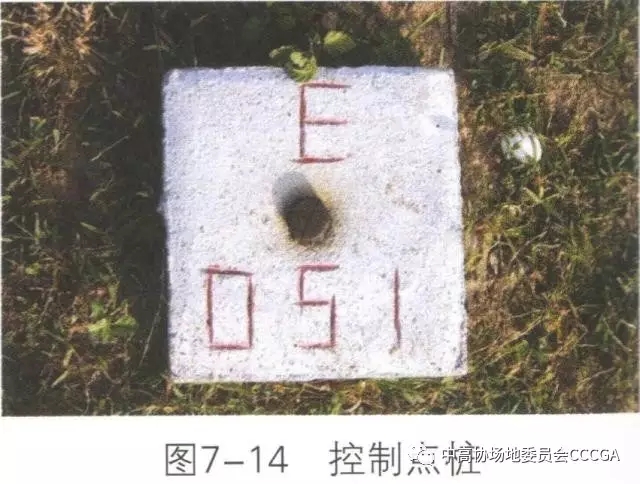

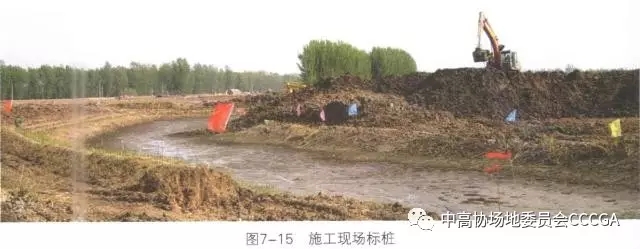

1.控制点；（见图7-14)

2.发球台中心点、TP点、果岭中心点；

3.球道边界；

4.清场范围；

5.人工湖、明沟边界；

6.路桥(景观桥）；

7.建筑点位(草坪部、休息亭、泵房等）；

8.其他重要保护地貌、植被定点。

2.全站仪放样步骤

（1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注；

（2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；

（3）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；

（4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。

（5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确认后输入棱镜高，此时放样点参数设置结束，开始进行放样。

（6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。

        由于高尔夫球场施工场地面积广，放样点多，机械、人员多，噪声大，所以在使用全站仪放样时特别要注意以下事项：

a.工作时必须保证人员、仪器的安全；

b.仪器完成放样程序后，司镜员要立即记录原始测量数据；

c.司镜员在告知跑尺员填写该点数据时，一定要清晰、明了；

d.跑尺员填写完数据后，必须复读一遍，由司镜员确认无误后方可做标识。

3.水准测量

        高尔夫球场建造的水准测量主要应用在土石方工程、人工湖工程和排水工程上。利用水准仪和塔尺施测，测量方法为高差法和仪高法。水准测量的计算方法：

a.每站高差等于水平视线的后视读数减去前视读数。

b.起点至终点的高差等于各站高差的总和，也等于各站后视读数的总和减去前视读数的总和。

        现场测量时，可以不用尺垫，但不得把尺放在虚土堆上，必须将立尺点整平、踩实。

       水准仪距离两水准尺之间的距离应基本相等，最大视距不超过150 m。

4.GPS+RTK 测量

       在高尔夫球场建造工程中，常说的GPS其实是GPS+RTK测量，它是新的GPS测量方法，是能够在野外实时得到厘米级定位精度的测量方法。GPS+RTK测量技术在球场建造工程中应用的优点：测绘功能强大、降低了作业条件要求、定位精度高、数据安全可靠、没有误差积累、作业效率高、操作简便、数据处理能力强等。尤其在北方平原地区，它的优点更加突出，球场建造中基本可以完全取代其他所有测量仪器。由于以前GPS价格昂贵、作业效率低，一般只用于控制测量。随着GPS的技术进步、价格下降，在越来越多的球场建造工程中得到应用，尤其是RTK的出现极大地推广了GPS在施工放样、测绘采点中的应用，现在几万块就能购买一套GPS+RTK设备，大大缩小了与全站仪的价格差距。

        RTK在使用中需注意以下几点：

a.基准站架设在空旷处，无建筑、大树遮挡，避开大功率电磁干扰和信号反射物；

b.地基平整、结实，周围无机械、人员施工；

c.保证电源稳定、充足，注意正负极；

d.所有线路都已连接，接口牢固；

e.防雷防雨，远离喷头位置。

        高尔夫球场建造工程的竣工测量包括现场数据采集、绘制竣工图纸、数据统计。竣工资料包括所有分项分部工程的原始测量资料、竣工图纸和有关数据、说明。单位工程竣工后，应及时进行单位工程的竣工测量，以核实工程各部中线、标高、几何尺寸是否符合规范、验标及图纸要求。竣工资料里所有坐标、数据都应该是现场实测所得。标注、统计的数据须准确、细致。

        竣工测量标准按规范中有关测图条款执行，图纸为电脑CAD制图，格式为CAD2006或者以上版本。根据高尔夫球场的特点，另外须重点注意以下几方面：

（1）制图规范，比例适当，标注准确，图层清楚，颜色清晰。

（2）所有地物、地貌都必须在图纸上能完整、准确地展现，发球台、转点、沙坑、果岭、击球飞行线、球洞编号等要特别标注。

（3）所有隐蔽工程须在隐藏前采集数据，并在图上标注清楚。

（4）测量数据应是绝对坐标，包含有平面坐标和高程，每个测量点的平面位置和高程的误差都不能超过10 cm；界址点、建筑、地下管线的误差必须符合测量规范的要求。

（5）管、线、路的每一个转弯点和变坡点都必须测量，直线段的两个点之间距离不能超过20m。

（6）排水管、连通管须标注管径、长度、坡度、两端高程，给水管须标注管径和其他规格。

（7）标注每根电线的规格、电压。

（8）等高线须连续、流畅(除特殊区域外，如：球车道、挡土墙、建筑物等），高程注记准确，字头朝北，一般平地球场等高距为0.5 m，山地球场等高距为1.0 m。

（9）所有喷头（包括解码器编号）、阀门、取水口、分控箱、集水井、检查口、冲洗口、深水井、溢流口、建筑物角点等都须准确标注。

（10）须标注所有草种名称、区域、面积。

（11）须标注所有树木、花木、灌木名称，胸径大于10 cm的标明胸径。

（12）控制点标示明显，标注N、E、Z坐标。

（1）测量原始资料、原始观测数据和记事项目，必须严格按测量规范的内容及格式统一填写，现场记录清晰、完整，不得事后补记，地形测绘、土石方量资料须所有参与人员签字，加盖骑缝章。记录手簿必须填列页次，注明日期、起止时间、地点、测量项目、观测者、记录者、天气情况及使用仪器等。

（2）测量计算成果和图表，必须标注清楚，计算过程清晰并签署完备。未经复核、检算和签署不完备的测量资料不得使用。成果交接时需填写测量成果交接书，测量交接书必须填写工程名称、测量日期、交接时间、交接内容、交接单位，交接双方负责人签字。测量成果移交后，接受单位需对成果资料和现场粧点进行复测核对，发现问题及时上报，以便及时处理。

（3）所有测量依据图纸以纸质施工图纸为准，电子版图纸作为辅助资料。

（4）测量资料的保管和使用须遵守有关保密规定。

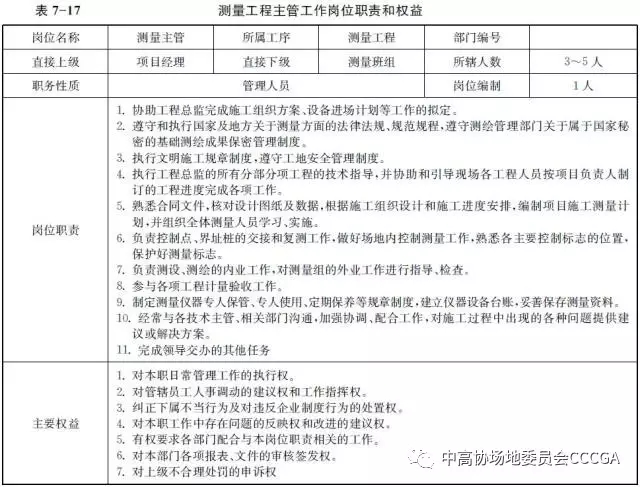

一、测量工程主管工作岗位职责和权益（表7-17）
