第10章高尔夫球场土造型工程

第4节施工工程

二、球道区域的造型

球道是一个球洞中连接发球台与果岭的枢纽构造。除了部分较短的三杆洞外，每个球洞都存在面积很大的球道区域，一般从主发球台前方60〜80 m起，一直延伸到果岭后区，宽度从25〜60 m不等，边缘修剪成流畅的曲线，剪草高度较低，根据实用原则和美观原则，草坪养护人员会巧妙地运用剪草技术，让草坪表面呈现出漂亮的波浪形或方格形，宛如一块美丽的地毯。

球道区域是由一系列的洼地、小山包、山脊、凹槽等地貌，经设计师巧妙组合而成。洼地的最低处就是积水井井口的位置，周围为汇水区。靠近集水井的四周一般会修建成圆形，坡度不低于3%，即使是降水稀少的干旱地区也不应低于2%。但坡度也不应过大，否则会增加打球和养护的难度，大雨也会在表面形成径流沟或者冲刷沟。洼地面积应该适中，过大的汇水面积会大大增加排水工程难度，一般流水最好在不超过50 m的距离内就能汇入集水井。球道区集水井区域造型如图所示（见彩图10-6）。洼地一般布置在球道中心线的两边，交错排列，距离落球区中心点不低于5 m。集水井口高程一般比最近一根等高线高程低0.3〜0.5 m。全洞最低的集水井井口高程必须超过最近人工湖水位0.8 m以上，距离最终排水口越远的集水井井口会越高（见彩图10-6）。

球道中间的小山包一般不高，面积也不大，形状多样，有圆形、椭圆形、三棱形、月牙形等，有单个的，也有几个一起形成群落的，这是设计师根据每个山包的功能性和景观性决定的，比如球打在圆形山包上的滚动方向可能是所有方向，打在较长的椭圆形山包上一般就是正面和背面的两个方向。而不同的形状会因为太阳光的不同照射方向产生不同的阴影，给球员心理造成不同的冲击，尤其是月牙形山包，当光线从不同方向照射时，可能会给球场对地貌产生错误的判断。当然，不同方向的光线对山包产生不同的阴影在视觉上会是很奇妙的感觉，大大增加击场的趣味性和球场的观赏性。所以造型师一定要认真看图，充分理解图纸，掌握每个山包的特点。根据山包所处的位置，判断是以功能性为主还是以观赏性为主，或者二者兼备。不管是哪种形状的山包，线条都应该流畅，不能出现直线，也不能有尖角。山坡不能严格按等高线去施工，否则看上去就会呈现出僵硬的直线条，应向外微微突出，显得丰满、圆润。山顶要像馒头形，不能太尖或者太平。山包底部与周围的衔接要顺畅，过渡要自然，不能有明显的分界线或者呈现折线。山顶高程一般比最近一根等高线高程高0.2〜0.5m。相邻山包的高程不能一样，应该有适当的高差，呈现出高低起伏的效果。太小的山包，尤其是特殊形状的山包，须在造型师的指导下用人工精细建造，充分表现出设计意图。山包与球道间的处理（见彩图10-6）。

球道里的山脊既有长草区或者隔离区的大山包延伸进来的，也有球道里两个或者多个山包之间连接的。大山包延伸进到球道的山脊一般是相对独立的一条，在球道外区域比较陡峭些，进入球道后坡度要相对平缓，变坡处要圆滑，不能有折角，边坡与周围地形衔接要自然。整个山脊的弧线应向里凹陷，而边坡则应向两侧稍凸出。通过山脊的造型，能清楚地看出分水界线，显示汇水区域，表明地表排水线路。如果球道为一边高一边低的倾斜式，山脊尾端在低处应与球道外地貌或者水面自然衔接；如果球道为两边高、中间低的凹陷式，连接到两边山包或山梁的山脊应该造型成马鞍形状，最低点应在球道中间，整个弧线应流畅，如果是不连接到对面的山脊，山脊尾端应该与球道里的其他地貌自然衔接，边坡过渡应平缓。连接球道里两个或者多个山包之间的山脊，一般起伏较小，长度较短，变化较多，造型需要更加精细，球员在远处难以看清楚，因此对击球的威胁性更大。一般沙坑前面的山脊应该较低，沙坑后面的应该较高，使沙坑向前向里倾斜，让球员更好地看清楚沙坑的位置和形状。落球区应该能全部展现在球员视野内，沙坑也应该让球员能看到2/3的面积，如果达不到这要求，则需要调整球道区域内山脊或者山包的高程。当然，设计师为了增加击球趣味性、或者加大惩罚力度、或者强调策略性而特意设计的除外。球道里出现的凹槽，就是山包或者山脊之间的山谷，一般连接到集水井或者人工湖。凹槽的造型，首先要清楚应该把地表流水导向哪里？确定地表排水方向后，就能决定凹槽的走向、深度、坡度。原则上凹槽底线应该避免是笔直的，显得太僵化，最好是有一定的弧度，但也不能出现急转弯或者多个转弯。凹槽一般是相对垂直球道中线，很少有与球道中线平行或者小角度交叉的。凹槽底部应该较宽，成圆弧形，便于球员行走和养护机械作业。边坡平缓、流畅，坡底造型平滑，流水通畅。球道区造型（见彩图10-7)。

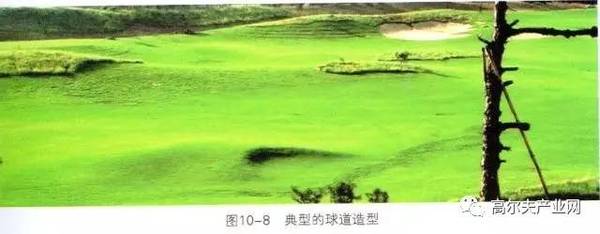

因为球道里存在山包、山脊、洼地和凹槽等，整个球道看起来就连绵起伏、高低错落有致，不仅提高了打球的趣味性和比赛难度，也有利于地表排水，更能给球员视觉上的享受。球道区域起伏造型（见彩图10-8）。

三、沙坑区域造型

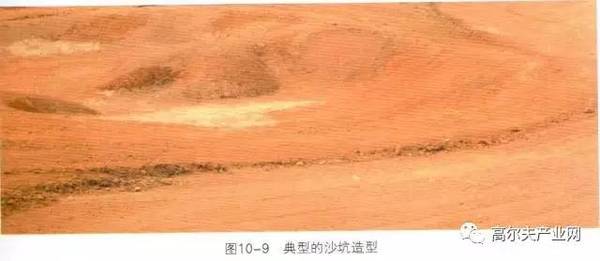

沙坑在球洞中主要是作为一种障碍物而存在。但根据设计师对沙坑的位置、形状、大小、深度等不同的设计，会赋予沙坑更多的功能，如惩罚性、策略性、安全性、导向性、观赏性等等。同一个沙坑也不会仅仅只有一个功能，应该是以一个或者两个功能为主，兼具其他一些功能。在国内球场中，每个沙坑都是精细建造的，沙粒的颜色、大小都是严格挑选的，都外形漂亮、颜色鲜明，具有很强的观赏性，在球场中起着重要的点缀作用。策略性和惩罚性经常是同时存在的，击球路线计划错误或者击球失误，沙坑将给击球造成巨大的危险，而采取正确的、适合自己的击球路线和高水平的击球，远离沙坑或者飞越沙坑，将给球员带来很高的回报。以安全性和导向性为主的沙坑一般布置在球洞弯曲的位置，大多数集中在右边或者正面，给球员起到危险警示作用和引导击球方向的作用。沙坑的底盘造型（见彩图10-9）。

每一个球洞中沙坑的数量、面积，每个沙坑的位置、形状、大小、深度等，设计师早就已经规划好了。造型师只有认真研究设计图纸和设计说明，根据每个沙坑的特征去理解设计意图，了解每个沙坑的主要作用，才能做好沙坑的造型工作。现在高尔夫球场设计大多数是以沙坑布置在球道两边的策略性设计为主，但有的球场偶尔也会有一、两个球洞是沙坑横跨球道或者大面积沙坑布满球道的惩罚性设计和冒险性设计。一般说，沙坑越多、面积越大、底部越深，威胁性也就越大，难度也越大，反之亦然。典型的沙坑造型效果（见彩图10-10)。

一般沙坑的标高都位于地表之上(位于人工湖边的沙坑除外)，沙坑的轴线基本平衡于打球线路。沙坑边线是前面低后面高，内向低外向高，中间低四周高，站在发球台或者落球区，一般能看到沙坑面积的60%左右。

这些设计有如下优点：

1.有利于球员看清沙坑，选择正确的击球路线和击球方法，充分发挥球员的战略、战术；

2.有利于地表排水和地下排水；

3.与周边地貌衔接更自然、协调；

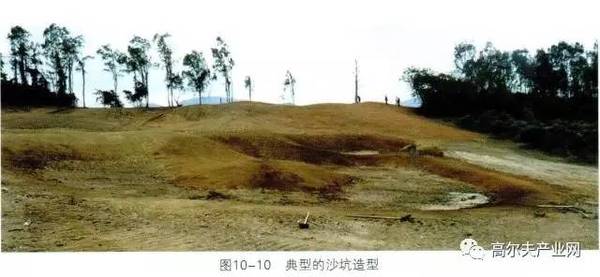

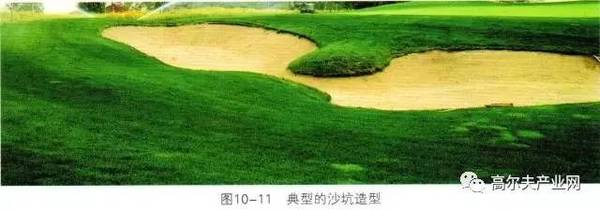

4.充分展现出景观效果。典型的沙坑边界造型(见彩图10-11)。

一般沙坑的前面或者靠球道的内向会较低，是洼地或者凹槽，有些会布置有小山包，但都会很小很矮，稍微凸出于地表，不能大面积遮挡视线。沙坑的后面或者靠球道的外向较高，是山包顶或者山脊。在造型时需注意不能让山坡上的水流直接冲入沙坑，沙坑边沿应该稍高，挡住地表流水并导向集水井方向。如果山坡汇水面积过大，应该修建截流沟或者分流凹槽，防止洪水冲毁沙坑。沙坑较低的边也应该高于地表，防止地表水流入。

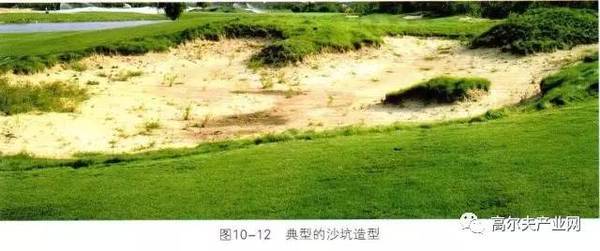

由于地形限制，沙坑边无法高于地表，在有流水进入的区域，应该修建凹槽，将大面积的地表流水导向沙坑外。沙坑的正面边坡一般坡度相对较陡，但不能过分陡峭，要保证沙坑沙摊铺后不下滑。在又深又陡的沙坑里施工时，机械一定要顺着坡面造型或碾压，不得在陡坡上横向作业，以免侧翻。一般来说，越靠近果岭的沙坑的难度越大，所以果岭区域的沙坑比落球区的沙坑更深，坡度更陡，视野也差一些。沙坑边线距离果岭边线应大于1.5 m。沙坑底盘深度一般为0.2 m左右，根据沙粒、雨量、风力等不同而有所调整，边缘应垂直于底盘。沙坑边线一般是流畅的圆弧闭合曲线(有些高尔夫球场为追求原始或者粗犷的感觉而特意设计成锯齿状或不规则状的，需要在造型师指导下用人工进行修整)，不能有直线、尖角，表面高低起伏，呈现出立体感，与周围地貌自然衔接，整体线条流畅。很多沙坑有延伸到中间的“沙坑鼻子”，因形状像人的鼻子而得名，鼻梁脊应该凹陷成马鞍形，两头高中间低，两头宽中间窄，鼻尖应该凸出成圆顶状，饱满、圆滑，方向应垂直于球道中线或者偏向于发球台方向。一个沙坑里出现多个“鼻子”时，各个“鼻子”的大小、长度、方向、高度不能雷同，应该变化多样。多个沙坑互相紧邻形成沙坑群时，后面的沙坑要比前面的沙坑高，外面的沙坑要比里面的高，既能让球员看到所有沙坑，也表现出层次分明的立体感。紧邻湖边的沙坑，一般靠球道或果岭的边较高，靠水边的边较低，显示出很好的亲水效果，但沙坑底最低处必须超出水位线0.8 m以上。在面积很大的沙坑中，有的设计师会增加一个或者多个草岛，草岛边缘有圆形、椭圆形或者不规则形状，草岛造型跟小山包同样应该饱满、圆滑，顶部应该高出沙面至少0.2 m。沙坑底部一般成锅底状，底面平滑，最低处就是集水口位置，一般在中间或者靠近前部，如果沙坑面积很大，会有多个集水口，平均分布在多个最低处，通过盲排管引到集水井或者人工湖。沙坑边缘和底部应该充分压实，一边造型一边反复碾压，尤其是底盘挖出的土方，需要拉走或者就近大面积摊铺，不能破坏原有的造型。如有机械碾压不到的位置，应该人工平整、夯实。林克斯风格沙坑效果(见彩图10-12)。

四、果岭区域造型

果岭指的是球洞区，但在建造工程中一般还包括果岭前区、果岭后区、果岭环(或称果岭裙）。果岭区域造型包括果岭造型及果岭周围的沙坑、草坑、洼地、山包等有关地物地貌的造型。果岭区域是高尔夫球场里最重要的区域，它的施工最复杂、建造最精细、要求最严格、使用最频繁、草坪质量最高。因为这些特点，所以设计师在整个设计阶段，果岭区域都是思考和研究的重点，设计图纸也最精确的，等高线一般使用0.25 m等高距，有的果岭面甚至使用0.1 m的等高线。果岭详图使用1 : 200的比例尺，在设计图上还会标示流水线，注明每个山包顶、沙坑底、集水井口、草坑底等的高程，标明某些特定点之间的距离。

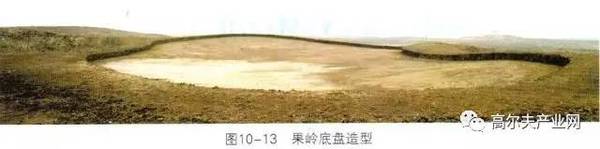

所以，造型师要根据整个球场的风格、设计理念，结合设计图纸和设计说明，认真研究果岭图纸，充分理解设计意图，在测量师的配合下，完美地完成每个果岭区域的造型工作。果岭区域的造型一定要由主造型师实施，其他造型师只能做助手。果岭区域造型做得好不好，是最能体现出主造型师水平的高低。果岭底盘造型(见彩图10-13)。

果岭区域造型工作首先就要测量放样。以前都是以每个果岭中心为基础，以球道中心线为起始边，在果岭边线上以22.5°均分为16个点，用钢尺量取每个点到中心点的距离，用白灰撒出16条等分线和果岭边线，再测量每个点的地面高程，打桩标记。然后测量出果岭内每条等分线上的特定点的位置和高程，打桩标记。造型师就可以根据图纸和标桩进行施工了。随着测量技术的进步和测量仪器的更新换代，现在可以根据CAD图纸上任何点的坐标直接在现场定出这个点的平面位置和高程，这样就能把设计图更准确的地“复制”到地面上。根据果岭边线的形状，可以把每个转弯的位置和每个变坡的位置精确定位，也可以根据造型师的要求，随时加密粧点，使得显现在地面上的边线最大程度的与设计图一致。果岭与沙坑间关系处理效果(见彩图10-14)。

果岭图上的等高线也可以以每条线为一组，把每个转弯的位置和每个变坡的位置精确定位，根据测量标桩就能完整地勾画出每条等高线，不同等高线用不同颜色的标桩标示。还可以在没有等高线的位置，准确地定位山包顶、山脊、凹槽、流水线路等等，为造型师提供最大的技术支持。

果岭面积有越来越大的趋势，现在球场的果岭面积大多数都达到500〜700 m2。果岭形状是千变万化的，常见的有椭圆形、三叶形、肾形、弯月形、8字形等。果岭表面是起伏不平的，一般是前低后高，或者一边高一边较低，有的还呈现明显的两、二层台地，从后到前的纵向坡度为2%〜3%，从一边到另一边的侧向坡度为1%〜2%，洞位区域虽然看起来较为平整，但坡度也不得低于1%。果岭表面1%〜3%的斜坡面积一般占到果岭总面积的70%左右，大于3%的斜坡面积分布在连接台地之间的斜坡上和果岭边的山包斜坡上。半岛果岭与湖岸关系造型效果(见彩图10-15)。

果岭表面至少有两个排水方向，将流水导出果岭外，底盘的盲排管出水口一般是1〜2个，在果岭的最高处边线外1.5 m处还设置有一个盲排管道冲洗口。

果岭表面造型须平滑、流畅，不得有直线、折角、陡坎，与周围区域的衔接要自然、流畅，表面排水线路清晰。站在上球洞击球区，要能够看到果岭表面的绝大部分，所以果岭前区地面相对较低，地势开阔，即使被山包遮挡的区域，也必须能看到旗杆。果岭与球道的衔接应自然、顺畅，缓慢变坡。果岭边的沙坑一般较小、较深，造成沙坑的正坡面较陡，造型和压实的施工难度都较大，须谨慎小心。沙坑边距离果岭边线不得小于1.5m，果岭表面流水不得流入沙坑。站在沙坑底部，应该能看到洞杯处旗杆，否则就得调整沙坑底高程或者阻挡视线的山包顶高程。果岭环的宽度为0.8〜1.5m，通过它的过渡，使果岭造型可以更加自然、顺畅地与周围地貌衔接，也便于剪草机械调头。果岭一般都高于球道，突出于周围地表1 m以上，果岭背坡造型甚至最陡的达到1：4的坡比，这样造型的优点有：

(1)使果岭较为突出，视线清晰，目标明确；

(2)有利于地表排水和地下排水；

(3)通风通光，便于养护；

(4)果岭造型优美、草坪漂亮，增强球场的观赏性。陡坡与果岭间的关系处理效果(见彩图 10-16)。

但也有些果岭一边靠近大山包的，这就需要在果岭与山坡之间建造凹槽，将流水导入集水井或者人工湖。如果山坡较高、较宽的，需要在山腰上修建截流沟或者分流沟，将山坡的流水导向果岭区域以外。果岭紧邻人工湖的，安全性特别重要，坡岸须放缓，果岭环到水面的坡度要逐渐加大，不能出现突然的变坡。果岭边到下一球洞发球台边距离低于30 m，而且处于击球上果岭线相同方向的，必须在果岭与发球台之间建造隔离山包或山脊，防止错误击球对上一队球员造成伤害，也能避免给击球上果岭的球员造成干扰和心理压力。如果无法建造足够高度的隔离山包，可以种植乔木或灌木予以弥补。果岭底盘深度为0.3〜0.48m，要严格按照设计图施工，边缘须垂直，底盘和果岭边都要分层压实，反复碾压，机械碾压不到的位置须人工夯实，压实度不低于90%。挖出的土不能堆积在果岭周围，必须拉走或者摊铺到长草区，并整平、压实。

需要特别注意的是：很多果岭(发球台)都修建在半岛或者全岛上，甚至也有修建在悬崖和高台上的，这些果岭不仅能增加击球的策略性和趣味性，而且观赏性很强，很有特点，让人印象深刻。但同时会给施工带来很大的危险性，出现过不少造型师连人带机滑入水中和掉下陡坎的事故，所以在这些危险场地区域施工，一定要提高安全意识，设置明显的警示标志，保证人员和机械的绝对安全。建设方也要充分考虑到以后可能会给球员造成危险，因此完工后必须设置永久性的警示标志和安全措施。

五、球车道造型

球车道是高尔夫球场上供球员、球车和草坪养护机械通行的道路。球车道路面宽为2.5〜 2.8m，厚度为0.4〜0.5m，两边砌筑有路牙石。一般球车道在发球台、落球区、果岭处会加宽作为临时停车位，加宽区域长度约12m，宽度约lm。一个标准18洞72杆高尔夫球场的球车道长度为9 000〜10 000 m，山地球场可能会更长。球车道的起点是会所、练习场，然后是从1号球洞-18号球洞的发球台至果岭顺序连接，最后回到会所。球车道路床造型压实（见彩图10-17)。

现在球场大多数都是以每9个球洞为一个单元，因此在9号球洞果岭到会所和会所到10号球洞发球台之间也会有球车道连接。为了减少会车和干扰、方便养护机械通行，很多球场会在一些较为隐蔽、两段球车道距离较近的地方修建连接道路。当然，这种连接道路不能多，两至三段较为适合，太多的岔路口会让球员分散注意力，甚至迷路。球车道面层以水泥混凝土路面较多，现在有越来越多的球场修建沥青混凝土路面，也有些铺地砖的。

球车道造型较为灵活，设计图上标示的位置和高程主要起参考作用，造型师可以根据设计理念和现场情况，适当调整形状、位置和高程。当然，球车道造型完成后必须经设计师实地查看，只有获得设计师认可后才算合格。

只有在发球台、球道、果岭、长草区造型完成后才能开始进行球车道造型。球车道造型既要考虑功能性，也要顾及安全性和美观性。每个球洞的发球台处的球车道与上一球洞果岭处的球车道相连。球车道应该呈现出曲折蜿蜒、高低起伏、时隐时现的状态，不得有长距离的平坦、笔直的路面。球车道应该方便球员上下车和到达击球点，因此不能距离发球台、落球区、果岭太远。我们时刻应该将安全性摆在第一位，所以球车道必须距离上述区域有足够的安全距离，一般距离发球台边线不少于3 m，距离沙坑边线不少于1 m，距离落球区中心点不少于30 m，距离果岭边线不少于15 m。如因地形限制，不能达到上述安全距离，可以采取以下措施：

(1)调整球洞相关区域的位置；

(2)将相邻的两条球车道合并；

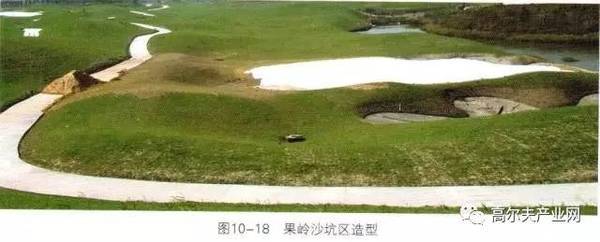

(3)增加相应的安全措施，比如植树、隔离山包、沙坑、草坑等。球车道与果岭之间的关系处理造型效果(见彩图10-18)。

修建在湖边、陡坎边、山腰上、陡坡、急转弯等危险位置的球车道，一定要设置明显的警示标志，并做好安全保护措施。球车道一般设置在球洞的一侧，如果需要横穿球洞的，最好在两个发球台中间穿过，路面应比较低的发球台表面低至少0.5 m。尽量避免球车道横穿球道，这样既不安全也不美观，高尔夫球也有可能落到坚硬的路面上。如果必须在球道中间横穿的，须注意以下几点：

（1）避开可能落球的区域；

（2）选择地势较低的位置；

（3）垂直于球道中心线通过，获得最短的路线；

（4）在球车道两边修建约高于路面的山梁或者山脊。

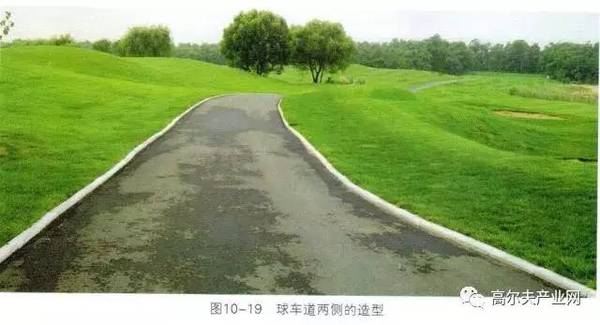

球车道最好修建在球洞旁的山包之间或者树林里面，这就能很好地兼顾安全性和美观性，需要注意的是不能距离发球台、落球区、果岭太远，否则会减缓打球、分散球员注意力。球车道与山包之间造型效果（见彩图10-19）

球车道的位置和高程应结合已有的造型，蜿蜒崎岖、高低起伏，与周围地形自然衔接，高点设置在与山包顶相对应的位置，低点设置在山窝或者凹槽处，既衔接自然也有利于路面排水。转弯处须向内侧倾斜，倾斜坡度的大小根据转弯半径确定，考虑到实用性和舒适性，转弯半径一般不应小于8m，应当避免急转弯。除山地球场的特殊地形限制外，球车道的上、下坡应平缓，与球道的坡度相对应，坡道应拉长，避免有上下颠簸的感觉。长距离的上坡或下坡，也会让人产生不舒适感和紧张情绪。

为了方便施工，路床应稍宽于球车道，深度也要稍超过球车道厚度，可以用造型机或者挖土机施工，边缘要垂直。路床必须平整、压实，需用压路机反复碾压，压实度不低于90%。有软土区域必须进行土石方置换。挖土应预留一部分用于路牙石处的回填和接边，余土可摊铺到山包上或者长草区，道边与周围地形衔接要自然、顺畅，填土须夯实。

六、其他区域造型

其他区域造型包括长草区、隔离山包、人工湖坡岸、建筑区、界址区等区域的造型。总的造型原则是线条流畅、连接自然、边坡饱满、表面平滑、排水顺畅、填土夯实。

1.长草区造型

长草区既是直接与发球台、球道、沙坑、果岭等相连接的障碍物，也是安全缓冲区，它的养护相对简单，不需要浇水或者少量浇水。长草区的坡度相对于球道或者果岭来说要大一些，在衔接时注意过渡平缓，自然流畅。地表排水线路也要与周围地貌一致，确保不形成冲沟。靠近球道和果岭的长草区，造型要求基本与球道一样，须相当谨慎。人工湖坡岸与山包之间的造型效果（见彩图10-20）。

2.隔离山包造型

隔离山包是两个球洞之间、球洞与建造物之间、或者球洞与界外之间的较高大的山包或者山梁。它的作用主要有：①安全保障；②阻挡视线、噪音；③美观性。根据球场风格和设计意图的不同造型也不同，有的需要把山包做得比较圆，有的需要把山包尽量拉长；有时需要做成独立的山包，有时需要做成一道山梁。一般来说，山包坡面都要饱满，微微凸出；山顶要圆润，相邻的山顶不能是一样的高度；山脊和山谷要分明，起伏较大；山梁要呈马鞍形。从隔离山包的正面看，要显得山顶高低起伏、连绵不断，有山脊，有山谷，线条流畅、优美、自然；从隔离山包的侧面看，应该是山坡显得饱满，山顶圆润，山脚连接处自然。如果一道隔离山包看起来像一面墙一样的死板、僵硬，那造型工作就是严重的失败。

3.人工湖的边坡造型

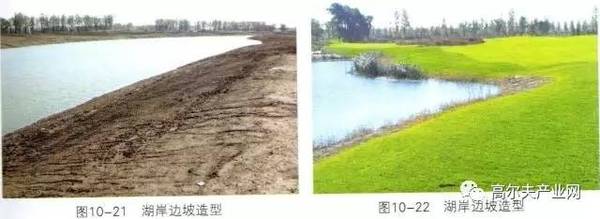

人工湖的边坡坡比一般是1:3〜1:4，较为陡峭，所以在造型时需要从水位线开始适当放缓，与湖边其他地貌自然衔接。除有挡土墙的区域外，坡比不应超过1:5,这样做的好处有：①保护球员和养护人员、机械的安全；②降低打球难度，减少球的损失；③保证边坡安全，防止滑坡、塌方；④防止地表流水形成冲刷沟。水位线以上的边坡也应该有高低起伏，等高线也要是圆弧曲线，不能看起来像一面墙一样。人工湖坡岸造型效果（见彩图10-21，彩图10-22)。

4.周边区域衔接造型

高尔夫球场里的建筑主要有会所、别墅、草坪部、休息亭、小桥、喷灌泵房、挡土墙等。高尔夫球场界址线就是俗称球场的红线。建筑区、界址区的造型在充分考虑安全性后，主要是衔接要自然、排水要顺畅。如果地形允许，尽可能建造些小山包，进行适当的遮挡，这样既能提高安全性，减少外界对球员的干扰，也能使这些区域不影响整个球场的观赏性。需要特别注意的是：造型工程的施工不能威胁到建筑的结构和安全；造型成果不能影响建筑的使用功能；施工范围不能超出界址线。

第5节造型工程各工作岗位职责和权益

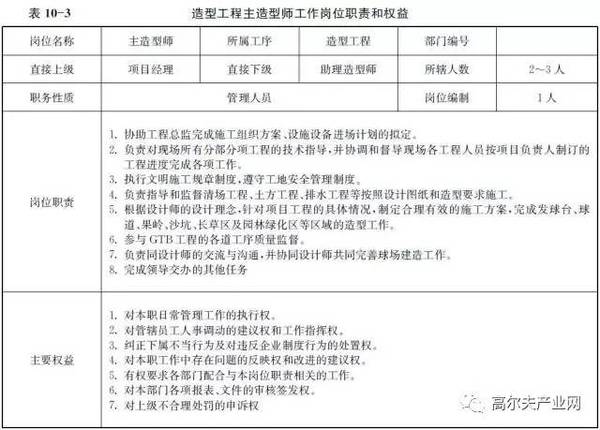

一、造型工程主造型师工作岗位职责和权益(表10-3)
