11

第11章 高尔夫球场排水工程

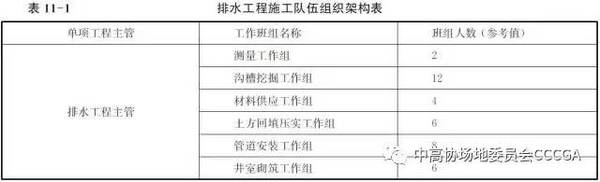

一个好的球场必须有良好的排水系统，单位时间内的排水速度，将是衡量一个球场品质的很重要的因素；高尔夫球场所用的排水材料根据图纸和技术要求进行，在征得业主认可的情况下，排水管Φ160(含Φ160)管径以上的主排水工程，可以用混凝土管材，Φ160以下为支排水工程，可以选用u-PVC塑料波纹管材；这样便于施工，更能加快施工进度，质量也能得到确保，投资成本相对较低；排水工程的施工原则是按设计图纸和《国际管理设计高尔夫球场建设技术规格》组织施工。排水工程施工队伍组织架构见表11-1。

第1节 前期准备

高尔夫球场的排水工程的准备工作是非常重要的，工程开工前需要做好充分的准备，其中包括技术准备、物料准备、施工机械准备和人力准备。

一、技术准备

1.组织项目部相关技术人员对排水施工图纸进行会审，认真堪察工地实际地形；排水图纸是设计师所做的概念性图纸。图纸上的管道走向和井位坐标只是指导性的，在实际操作中，可能会按照实际地形和高尔夫球场的现场要求及最好的走向和位置进行调整。

2.组织项目部相关技术人员提前考查、了解施工区内的土质状况及周边环境，复核区内坐标控制点，确定相关施工方案。编制工程施工组织设计及施工标准。

二、物料准备

1.钢筋混凝土排水管

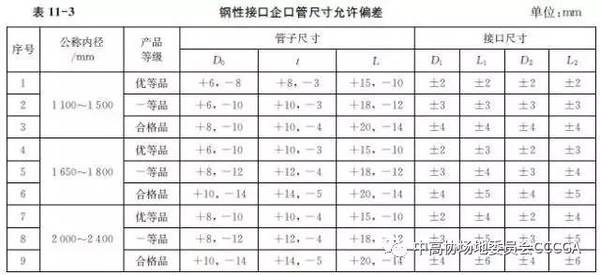

高尔夫球场的混凝土排水管一般选用钢性接口的平口管或企口管，其技术参数如表11-2,表 11-3 所示。

2.UPVC排水管

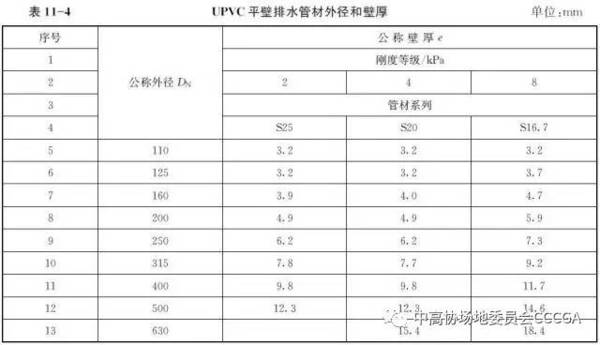

UPVC排水管可分为UPVC平壁排水管和UPVC双壁波纹排水管，其技术参数见表11-4，表11-5。

3.聚乙烯(PE)双壁波纹排水管

（1）聚乙烯双壁波纹排水管管材规格见表11-6。

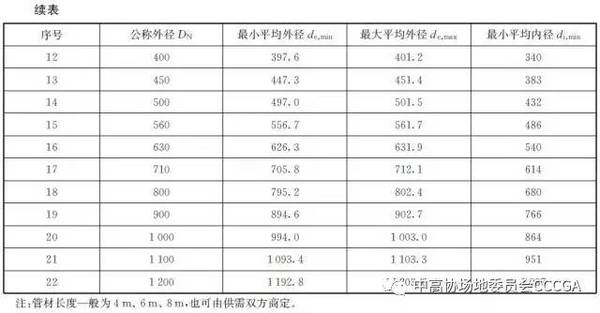

（2）聚乙烯双壁波纹排水管管材内径系列的管材尺寸见表11-7。

4.管材的运输与贮存

（1）管材、管件在装卸、运输、堆放时，应轻抬轻放，严禁拋落拖滚和互相撞击。

（2）管材成批运输时，承口、插口应分层交错排放，用缆绳捆扎成整体并固定牢固。缆绳固定处及管端宜用软质材料加以保护。

（3）管材存放场地要平整，距热源不少于1m，管材如长时间存放，应置于棚库内。当露天堆放时，必须加以遮盖防止暴晒，存放期自生产之日起，一般不超过两年。

（4）管材堆放应整齐，并注明类型、规格及数量。堆放高度不得超过2 m，管件应顺向或承插口相对整齐排列。

（5）弹性密封橡胶圈在运输及保存中不应受挤压变形，其贮存条件与管材相同，并标明相配套的管材规格和与管材配套供应的生产厂家。

（6）胶黏剂和化学溶剂、清洁剂等易燃品，应存放在安全可靠的阴凉干燥处，随用随取，运输和使用时，必须远离火源。

（7）弹性密封橡胶圈应由管材生产厂家配套供应，外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷、邵式硬度为50士5；伸长率应大于400%；拉断强度应不小于16MPa。

下期预告

第11章 高尔夫球场排水工程

第2节 施工工艺

第3节 技术方案及质量保证措施

第4节 排水工程各工作岗位职责和权益
